风扇防水制程前准备/涂装操作

名称:

风扇马达组制程前准备与涂装操作标准

版本

AXIAL-FAN

规格

所有規格

料号

xx

工序名稱:

制程前準備與涂裝

作業圖示:

    :

刷胶後的馬達組

設備工具:

二、(上機)操作步驟:

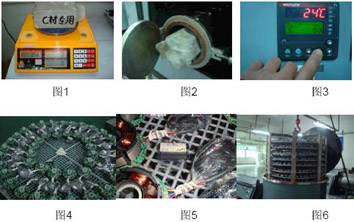

1.开机预热,按照产品数量整爐的参数磅称C材300g并放入涂装机的蒸发室内,盖好后盖密封.(如图1,图2)

2.班長设定机器参数,按产品的数量给予相应的制程.(如图3)

3.戴静电指套,静电环将防护好的产品均匀地摆滿整盤并在制具盤上注明编号.产品不能重叠(如图4)

4.再将做好的试片对应制具盤上的编号每层定位摆放4PCS,按内外层平分四个点放,试片用磁铁吸在消磁环上,写字的正面向上且试片要放平.(如图5)

5.将摆好的马达组从第一层开始由下至上均匀放入制具架上,按序号直到10层放完调入真空机内.在调入治具时要小心不能撞在挡板上,挡板与喇叭口的距离为7MM(如图6)

6.每次下机都要全测试片并将数据记录在膜厚記錄表上,.按测量出的膜厚给予下个制程。

7.每一次在打开真空沉淀仓盖子前.必须在机台面要踩脚的地方垫上一块静电

桌布,人踩着静电桌布上将盖子打开,人下来后将静电桌布移走存放,等待下次使用

8.当破完真空要取出产品时,请参照第七项要求.

9.当取出产品后立即由操作员清理喇叭口处的挡板且每一个制程完成后必须清理干净才能进行下一个制程,包括锁挡板用的螺丝上的皮膜也要清除

10.当所有制程完成后量测试片的厚度,如果没有达到要求则由拉长安排相应的程式。

品質標準

注意事項

檢驗方式

1.原材料必须在有效期内.

2.每层马达组摆放要均勻,马达组与马达组之间要有间距不能重叠.

4.膜厚数据必须记录在膜厚記錄表上。

1.開機預熱,確定設定制程;

2.產品擺放要均勻.

3.隨時注意機器的運作情況.

4.必須戴指套.静电环

5.每次下機必須測量試片(並作記錄)

6.挡板与喇叭口的距离为7MM

全檢
